Nel mondo industriale, i disegni tecnici concentrano informazioni decisive per produzione, qualità, manutenzione e preventivazione. Quote, tolleranze, layer, geometrie, annotazioni, revisioni e standard progettuali definiscono il modo in cui un componente viene prodotto, controllato e aggiornato nel tempo.
Per molte aziende questo patrimonio resta ancora difficile da usare nei processi digitali. Il dato tecnico vive spesso dentro schemi storici o documenti consultati manualmente dagli uffici tecnici. Il valore cresce quando questi documenti diventano leggibili dai sistemi aziendali.
Vision Scribe nasce proprio per questo scenario: applica architetture neurali avanzate all’interpretazione di schemi tecnici e trasforma il disegno in un modello semantico strutturato, superando l’approccio basato sulla sola lettura testuale.
Perché i disegni tecnici richiedono comprensione, oltre alla lettura

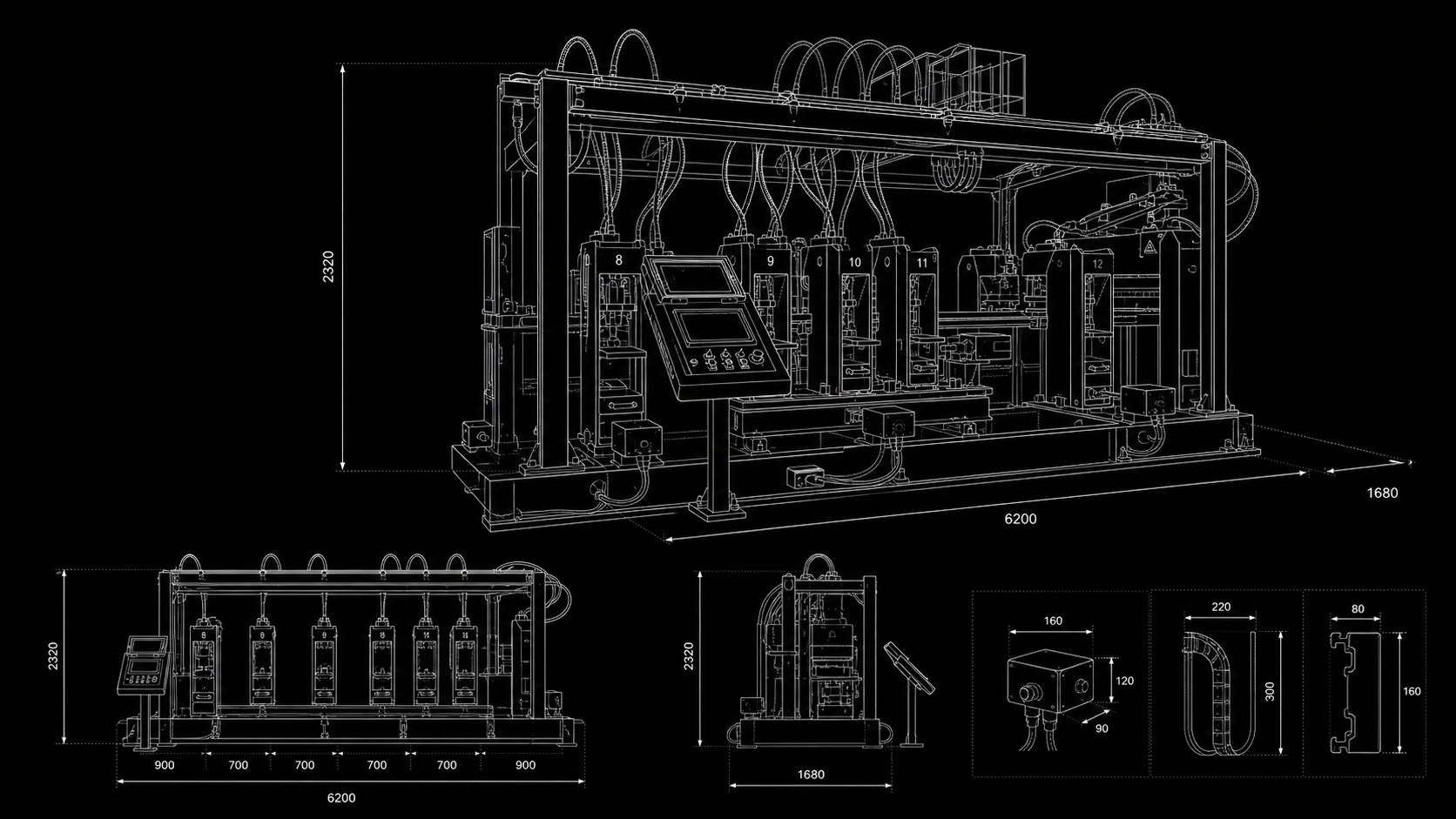

Un disegno tecnico ha una densità informativa diversa da un documento tradizionale. Una linea può indicare un bordo fisico, una linea nascosta, una quota, un asse di simmetria o un riferimento funzionale. Il significato cambia in base alla posizione, al layer, al tipo di tratto e alla relazione con gli altri elementi.
La complessità cresce con standard ISO variabili, annotazioni sovrapposte, tolleranze GD&T, testi ruotati e scansioni legacy con rumore grafico. Vision Scribe affronta questi elementi come parte di un unico contesto geometrico: il testo ha valore quando viene collegato alla geometria corretta, alla funzione progettuale e allo standard tecnico di riferimento.
Da questo punto si passa dal riconoscimento dei simboli alla comprensione vera e propria. Il dato estratto diventa utile quando mantiene un collegamento chiaro con la fonte, include un livello di confidenza e arriva in un formato compatibile con ERP, PLM o sistemi di qualità.
Dal documento tecnico al dato industriale
Le soluzioni mature di drawing extraction lavorano su elementi come metadati, PMI, GD&T, tolleranze, filettature, superfici, materiali, revisioni e liste parti. Il valore operativo nasce dalla normalizzazione di queste informazioni e dalla restituzione in output strutturati, tracciabili e validabili. In ambito manufatturiero, questi dati alimentano processi di costing, RFQ, supplier comparison, controllo qualità e pianificazione produttiva.
Un approccio realmente industriale deve quindi produrre un risultato deterministico: campi ordinati, coordinate o riferimenti alla posizione originale del dato, livelli di confidenza e mapping coerente verso i sistemi interni. Aspetto che conta soprattutto in contesti regolati, dove qualità, audit e tracciabilità richiedono evidenze puntuali.
Il tema emerge anche nello sviluppo di pipeline AI applicate al mondo CNC. In un caso condiviso da Giancarlo Facoetti, una soluzione custom per convertire profili DXF in percorsi macchina ha richiesto una pipeline a otto fasi, compensazione utensile condizionale, trasformazioni di coordinate, chaining di entità geometriche e visualizzazione del percorso. Il punto chiave riguarda la gestione del contesto: i progetti tecnici seguono spesso strutture a grafo, mentre una conversazione lineare fatica a mantenere relazioni complesse tra fasi, entità e vincoli.
(Leggi il post di Giancarlo su LinkedIn)
Questa osservazione è centrale anche per Vision Scribe: interpretare un disegno significa costruire una rappresentazione persistente delle relazioni. Il knowledge graph diventa uno strumento per collegare quote, geometrie, tolleranze, feature, revisioni e regole di validazione.
Come funziona Vision Scribe
Vision Scribe segue un processo in tre passaggi.
La prima fase è la Data Extraction. Architetture ibride CNN-Transformer estraggono primitive geometriche e metadati testuali ad alta risoluzione, riducendo il rumore presente nei documenti tecnici legacy.
La seconda fase è la Geometric Contextualization. Le reti neurali a grafo collegano quote, annotazioni ed entità geometriche, ricostruendo coerenza spaziale e intento progettuale. Questo consente di distinguere la funzione di ogni elemento, come una linea di quota rispetto a un bordo fisico.
La terza fase è la Semantic Validation. Un motore euristico verifica i dati estratti rispetto a standard ISO e GD&T e produce un output JSON strutturato, utilizzabile nei flussi operativi.
Il risultato è un dato tecnico che mantiene relazione con il disegno originale e può essere usato per automazione, controllo, preventivazione, manutenzione e generazione di percorsi macchina.
Esempio pratico: dall’archivio tecnico alla produzione
Immaginiamo un’azienda manifatturiera con migliaia di disegni storici di componenti meccanici. Ogni richiesta di offerta richiede la lettura manuale di materiali, quote, tolleranze, filettature, trattamenti superficiali e revisioni. Gli operatori devono cercare informazioni in archivi eterogenei, confrontare versioni e riportare i dati nei sistemi di costing.
Con un sistema semantico, il disegno viene acquisito, analizzato e trasformato in dati strutturati. Le dimensioni generali alimentano il calcolo preliminare; le tolleranze entrano nei controlli di qualità; le feature geometriche supportano l’analisi di fattibilità; i metadati aggiornano ERP o PLM. Alcuni casi di mercato mostrano riduzioni rilevanti dei tempi di ciclo e tassi di automazione elevati nella lavorazione di grandi volumi di disegni, con una quota residua gestita tramite revisione umana.
Questo modello rende più solida la collaborazione tra ufficio tecnico, qualità, acquisti e produzione. Ogni funzione lavora sullo stesso dato, con minore dispersione informativa e maggiore velocità decisionale.
Dove applicare Vision Scribe
Nel heavy manufacturing, Vision Scribe può supportare la digitalizzazione degli archivi storici e rendere più efficiente la manutenzione degli impianti industriali. Nel settore aerospace & defense, il valore si concentra sulla validazione di tolleranze GD&T per componenti ad alta precisione. Nell’energy & utility, la conversione di schemi P&ID e planimetrie di rete in database GIS abilita una gestione più strutturata degli asset distribuiti.
Questi ambiti condividono una stessa esigenza: trasformare documenti tecnici complessi in informazioni operative. La differenza la fa la capacità di collegare testo, geometria, standard e processo.
Takeaway
La digitalizzazione industriale richiede sistemi capaci di leggere il contenuto tecnico e comprenderne la funzione. Vision Scribe porta l’analisi documentale verso una logica semantica: estrae dati, li collega al contesto geometrico, li valida rispetto agli standard e li rende disponibili ai sistemi aziendali.
Il beneficio per le imprese è concreto: archivi tecnici più accessibili, processi più rapidi, dati più affidabili, integrazione con ERP/PLM e basi più solide per automazione, AI industriale e controllo qualità.
